一、不銹鋼是什么鋼？

不銹鋼是鋼的一個(gè)種類，鋼是指含有碳（C）量在2%以下的稱之為鋼，大于2%是鐵。鋼在冶煉過程中加入鉻（Cr）、鎳（Ni）、錳（Mn）、硅（Si）、鈦（Ti）、鉬（Mo）等合金元素改善了鋼的性能使鋼具有了耐腐性（即不上銹）就是我們常說的不銹鋼。

二、為什么不銹鋼有不同的鋼號(hào)？

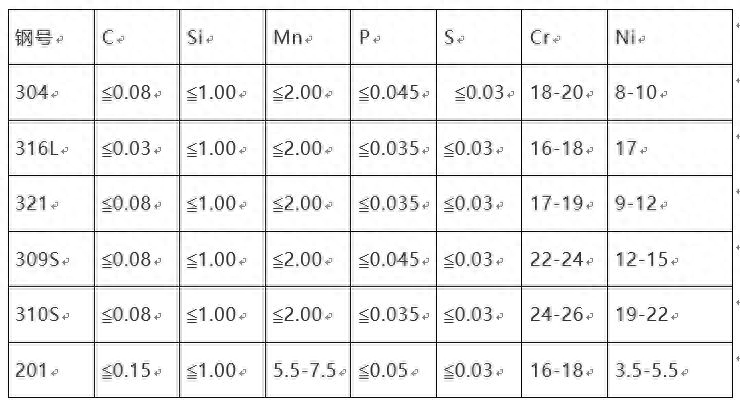

不銹鋼在冶煉過程當(dāng)中，由于加入合金元素品種不同，不同品種加入量的不同。其特性也是不同的，為了加以區(qū)別則冠上了不同的鋼號(hào)，下面是常見裝飾用不銹鋼不同鋼號(hào)“合金元素”含量表僅供參考：

三、什么樣的不銹鋼不易生銹？

影響不銹鋼銹蝕的主要因素有三點(diǎn)：

其一：合金元素的的含量，一般地說鉻的含量在10.5%鋼就不易生銹了。鉻鎳的含量越高防腐性就越好，如304材質(zhì)鎳要的含量在8-10%，鉻的含量達(dá)到18-20%，這樣的不銹 鋼在一般情況下是不會(huì)生銹的。

其二：生產(chǎn)企業(yè)的冶煉工藝也會(huì)影響不銹鋼的耐腐蝕性。冶煉技術(shù)好、設(shè)備先進(jìn)、工藝先進(jìn)的大的不銹鋼廠無(wú)論是在合金元素的控制，雜質(zhì)的去除、鋼坯冷卻溫度的控制都能得到保證，因此產(chǎn)品質(zhì)量穩(wěn)定可靠，內(nèi)在質(zhì)量好,不易生銹。反之一些小的鋼廠設(shè)備落后，工藝落后，冶煉過程中，雜質(zhì)不能去除，生產(chǎn)的產(chǎn)品難免會(huì)生銹。

其三：外部環(huán)境，氣候干燥通風(fēng)好的環(huán)境不易生銹。而空氣濕度大，連續(xù)陰雨天氣、或空氣中含酸堿度大的環(huán)境地區(qū)就易生銹。304材質(zhì)不銹鋼，如果周邊環(huán)境太差也是會(huì)生銹的。

四、不銹鋼就是不帶磁，不帶磁就是好不銹鋼嗎？如果微帶磁了就不是304了嗎？

很多客戶到市場(chǎng)買不銹鋼，自身帶一塊小磁鐵，看貨時(shí)吸一下，認(rèn)為吸不上的就是好不銹鋼。不帶磁就不會(huì)生銹了，其實(shí)這是一種錯(cuò)誤的理解。不銹鋼帶不不帶磁是組織結(jié)構(gòu)決定的，鋼水在凝固過程當(dāng)中由于凝固的溫度不同會(huì)形成“鐵素體”“奧氏體”“馬氏體”等不同組織結(jié)構(gòu)的不銹鋼，其中“鐵素體”“馬氏體”不銹鋼都是帶磁的。

而“奧氏體”不銹鋼其綜合力學(xué)性能，工藝性能可焊性都好，但僅從耐腐蝕性而言帶磁的“鐵素體”不銹鋼要強(qiáng)于“奧氏體”不銹鋼。目前市場(chǎng)流通的高含錳少含鎳的所謂200系列、300系列不銹鋼也不帶磁，數(shù)控微信公號(hào)cncdar但其性能與高含鎳的304的差距很大，反而，304經(jīng)過拉伸、退火、拋光、鑄造等工藝處理也會(huì)微帶磁性，因此用不銹鋼帶不帶磁來(lái)判斷不銹鋼的優(yōu)劣是一種誤解，也是不科學(xué)的。

五、不銹鋼為什么也會(huì)生銹？

當(dāng)不銹鋼表面出現(xiàn)褐色銹斑（點(diǎn)）的時(shí)候，人們大感驚奇：認(rèn)為“不銹鋼不會(huì)生銹的，生銹就不是不銹鋼了，可能是鋼質(zhì)出了問題”。其實(shí)，這是對(duì)不銹鋼缺乏了解的一種片面的錯(cuò)誤看法。不銹鋼在一定條件下也會(huì)生銹的。

不銹鋼具有抵抗大氣氧化的能力一即不銹性，同時(shí)也具有在含酸、堿、鹽的介質(zhì)中耐腐蝕的能力即耐腐蝕性。但其抗腐蝕能力的大小是隨其鋼質(zhì)本身化學(xué)組成，相互狀態(tài)，使用條件及環(huán)境介質(zhì)類型而改變的。如304材料，在干燥清潔的大氣中，有絕對(duì)優(yōu)良的抗腐蝕能力，但將它移到海濱地區(qū)，在含有大量鹽分的海霧中，很快就會(huì)生銹的。因此，不是任何一種不銹鋼，在任何時(shí)候都能耐腐蝕，不生銹的。

不銹鋼是靠其表面形成的一層極薄而又堅(jiān)固細(xì)密的穩(wěn)定的富鉻氧化膜（防護(hù)膜），防止氧原子繼續(xù)滲入、繼續(xù)氧化，數(shù)控微信公號(hào)cncdar而獲得抗腐蝕的能力。一但有某種原因，這種薄膜遭到不斷的破壞，空氣或液體中和氧原子就會(huì)不斷滲入或金屬中鐵原子不斷地析離出來(lái)，形成疏松的氧化鐵，金屬表面也就受到不斷的銹蝕。這種表面膜受到破壞的形式很多，日常生活中多見的有如下幾種：

1、不銹鋼表面存積蓄含有其它金屬元素的粉塵或異類金屬顆料的附著物，在潮濕的空氣中，附著物與不銹鋼間的冷凝水，將二者連成一個(gè)微電池，引發(fā)了電化學(xué)反應(yīng)，保護(hù)膜受到破壞，稱之謂電化學(xué)腐蝕。

2、不銹鋼表面粘附著有機(jī)物汁液（如瓜菜、面湯痰等），在有水氧情況下，構(gòu)成有機(jī)酸，長(zhǎng)時(shí)間則形成有機(jī)酸對(duì)金屬表面的腐蝕。

3、不銹鋼表面粘附含有酸、堿、鹽類物質(zhì)（如裝修墻壁的堿水、石灰水噴測(cè)）引起局部腐蝕。

4、在有污染的空氣中（含有大量的硫化物、氧化物、氧化氫的大氣），遇冷凝水，形成硫酸、硝酸、醋酸液點(diǎn)，引起化學(xué)腐蝕。

以上情況均可造成不銹鋼表面防護(hù)膜的破壞、引起腐蝕。所以，為確保金屬表面永久光亮，不被生銹，我們建議：

①必須經(jīng)常對(duì)裝飾不銹鋼表面進(jìn)行清潔擦洗，去除附著物，消除引發(fā)銹蝕的外界因素。

②現(xiàn)市場(chǎng)上有一種201及202材質(zhì)的不銹鋼在海濱地區(qū)易生銹，適宜在沒有工業(yè)污染及空氣腐蝕環(huán)境下使用。

③海濱地區(qū)要使用304材質(zhì)不銹鋼，304材質(zhì)能抵抗海水腐蝕。

六、一旦不銹鋼出現(xiàn)銹斑該怎樣處理？

a)化學(xué)方法：

用酸洗膏或噴霧輔助其銹蝕部位重新鈍化形成氧化鉻薄膜使其重新恢復(fù)耐腐蝕

能力，酸洗之后，為了去除所有的污染物和酸殘留物，用清水進(jìn)行適當(dāng)?shù)臎_洗非常重要。一切處理后用拋光設(shè)備重新拋光，用拋光臘封閉即可。對(duì)局部有輕微銹斑的也可用1：1的汽油、機(jī)油混合液用干凈抹布擦去銹斑即可。

b)機(jī)械方法：

噴砂清理，用玻璃或陶瓷微粒噴丸清理，湮沒，刷洗和拋光。用機(jī)械方法有可能擦去以前被清除的材料、拋光材料或湮沒材料造成的污染。所有各種污染尤其是外來(lái)鐵顆粒都可能成為腐蝕的來(lái)源，特別是在潮濕環(huán)境中。因此，機(jī)械清理表面最好應(yīng)當(dāng)在干燥條件下進(jìn)行正規(guī)清理。使用機(jī)械法只能清理其表面，不能改變材料本身的抗腐蝕能力。因此建議在機(jī)械清理后用拋光設(shè)備重新拋光，用拋光臘封閉。
